Как устроена градирня?

Градирня – установка, назначение которой состоит в охлаждении воды, используемой в контурах производственного оборудования. Такие устройства применяют в компрессорных блоках, холодильных машинах, на других объектах различных областей промышленного производства. Предусмотрены различные виды указанных агрегатов, один из наиболее востребованных – открытые градирни, об особенностях конструкции и принципа действия которых пойдет речь в предлагаемом материале.

Устройство и принцип действия

Открытая градирня состоит из следующих основных узлов:

• корпуса с поддоном – выполнены из несущих балок, обшитых стальными листами;
• отводов для воды, с фланцевыми или резьбовыми соединениями;
• центробежного вентилятора, предполагающего возможность двустороннего всасывания, с приводным механизмом;
• входных комбинированных щитов, ограничивающих проникновение пыли и загрязнений внутрь корпуса;
• наполнителя, по которому распределяется жидкость для охлаждения;
• каплеуловителей – отделяют капли из воздушной среды.

Необходимо учитывать особенности, в зависимости от индивидуальной конструкции оборудования определенных моделей.

Принцип работы установки рассчитан на выделении тепла из нагретой воды, подаваемой на градирню. Жидкость растекается по поверхности теплопередачи. В результате контакта с воздухом выделяется тепловая энергия, с испарением в процессе небольшой части воды.

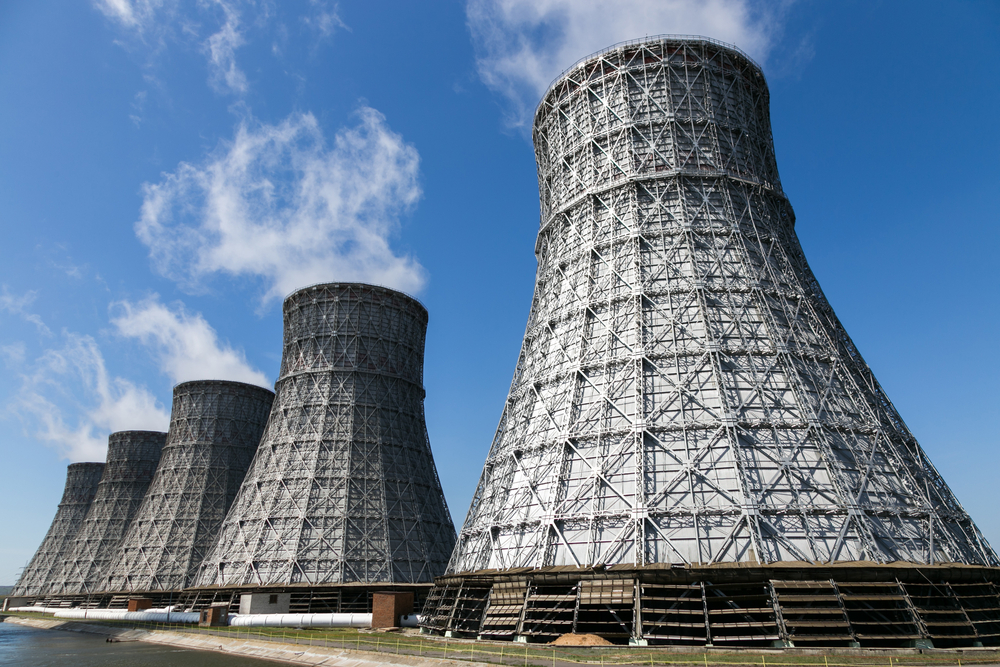

Особенности конфигурации и организации технологического цикла

В зависимости от исполнения, производят открытые градирни следующих видов:

• противоточные – если охлаждаемая жидкость и воздушный поток движутся во встречных направлениях, параллельно;
• поперечноточные – вода стекает сверху, под собственным весом, подвергаясь воздействию воздуха, поступающего с одной или двух сторон.

Вода в градирни может подаваться самотеком или нагнетаться под давлением.

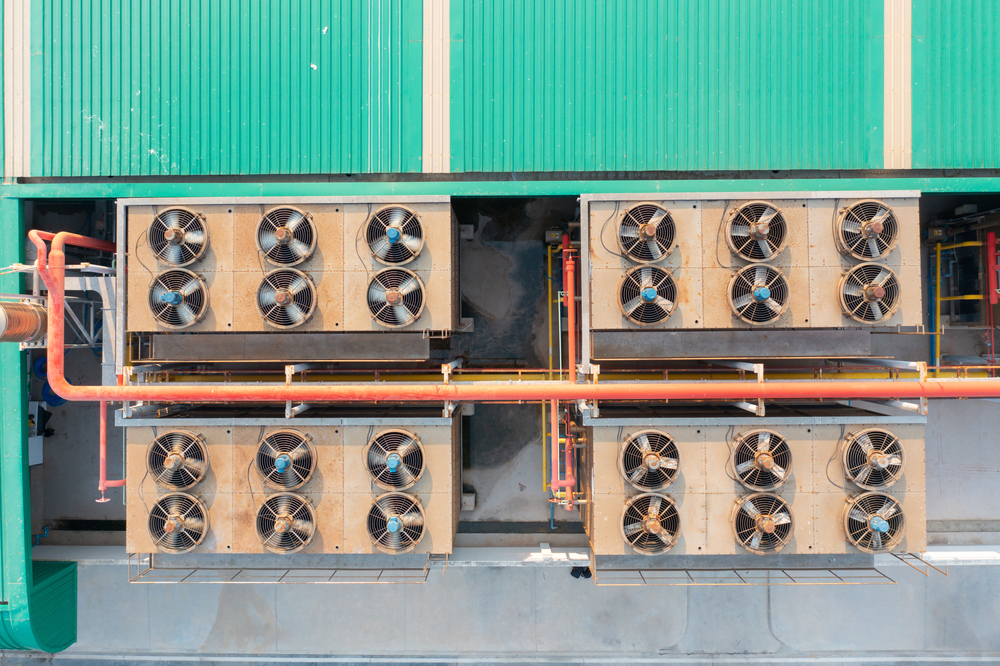

Работу системы воздухоподачи обеспечивает радиальный или осевой вентилятор, в зависимости от расположения оси данного механизма. Это определяет некоторые особенности функционирования оборудования.

Вентилятор радиаторного типа пригоден для установок, размещенных внутри зданий, за счет возможности преодоления внешнего статического давления, незначительного шума при работе.

Осевой агрегат характеризуется низким энергопотреблением.

Применяют следующие виды системы вентиляции в открытых градирнях:

• напорную – лопасти размещены со стороны впуска воздуха, что облегчает доступ для обслуживания оборудования;
• вытяжную – винты установлены сверху, максимально препятствуя обледенению устройства при отрицательных температурах окружающей среды, минимизируя шум.

Для снижения количества испаряющейся влаги в процессе функционирования вытяжного вентилятора, перед этим механизмом монтируют водоулавливающую решетку. Данный элемент задерживает влагу, стекающую в поддон и поступающую затем в оборотный технологический цикл.

Преимущества открытых градирен

Использование в технологическом процессе открытых градирен позволяет добиться следующих преимуществ:

• надежности и долговечности эксплуатации, благодаря простоте конструктивного устройства и изготовлению деталей из стойких материалов;
• незначительного шума при работе;
• возможности выбора модели, в зависимости от условий эксплуатации;
• незначительных потерь охлаждаемой жидкости, вследствие использования каплеуловителей.

Незначительные минусы связаны с ограниченной производительность, что не позволяет применять данное оборудование для масштабных промышленных объектов с большим объемом воды в технологическом цикле.
